Salles en Vol
Vol Libre Assisté
Vol Libre Assisté, d'après John KROUSE (RAFF)Il s'agit d'un modèle téléguidé qui ne possède qu'une commande : les gaz.
Quand il est bien réglé, plein gaz il monte en tournant, quand on arrête il va tout droit, on peut ainsi parcourir tout le gymnase.
Le plan est issu de RC Micro World Online Magazine - August 2007
et l'idée est de John KROUSE.
Voici le plan (cest une photo), le cutter donne l'échelle !
Le modèle que j'ai réalisé utilise une télécommande de PiccoZ (en panne)
Détail du récepteur Infra-Rouge dont j'ai remplacé le capteur.
On peut utiliser la LiPo 50mAh du PicooZ.
EXEMPLE DE CONSTRUCTION

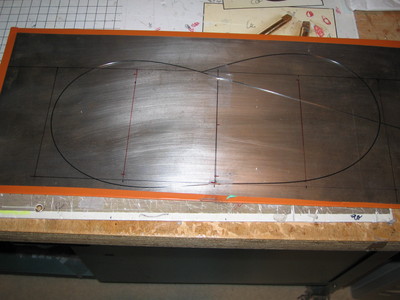

Un morceau de tôle peut servir de chantier :

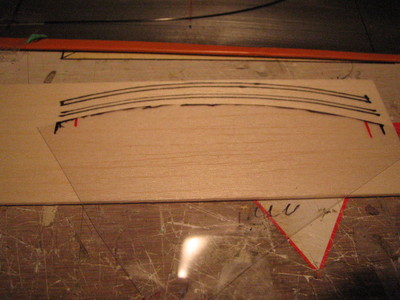

On découpe les nervures avec un gabarit :

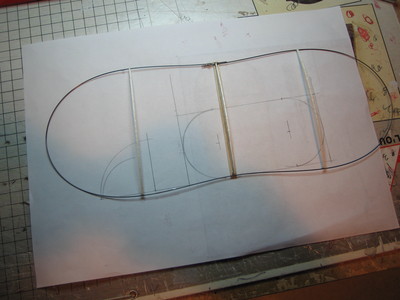

Voici la structure de l'aile terminé on a utilisé des aimants et du scotch pour garder la forme, les nervures sont collées à la cyano, la plus petite au milieu
On découpe les nervures avec un gabarit :
Voici la structure de l'aile terminé on a utilisé des aimants et du scotch pour garder la forme, les nervures sont collées à la cyano, la plus petite au milieu

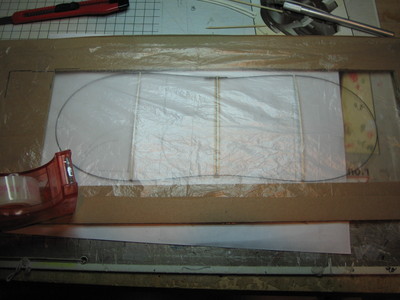

Sur
un cadre en carton on tend un film
d'embalage avec des morceaux de
scotch :

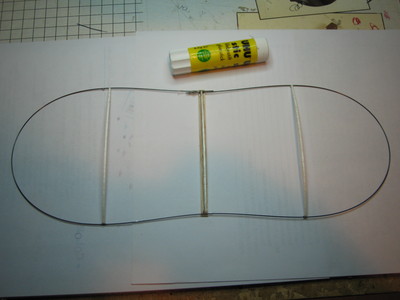

On encolle la structure avec un stick :

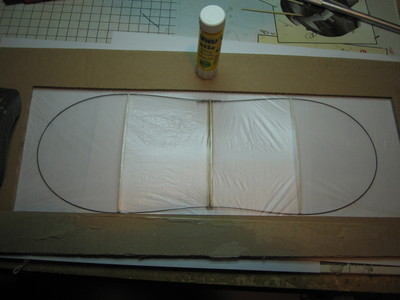

On pose le film sur la structure, on laisse sécher :

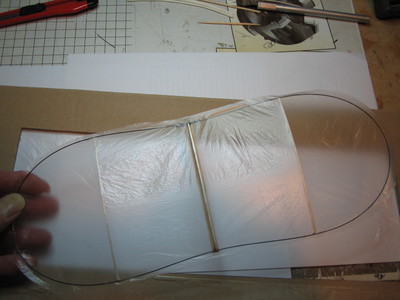

Après avoir coupé largement le contour, on récupère l'aile ainsi entoilée :

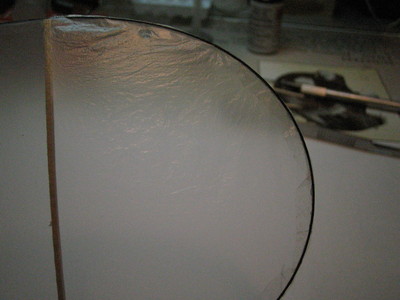

On rabat les bord en les collant avec le stick :

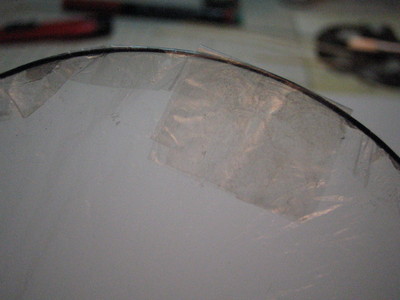

On renforce l'extrémité, là où va passer le fil de pêche :

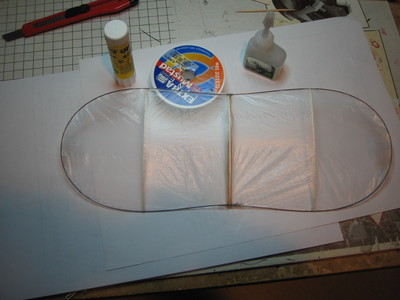

Voici le matériel pour tendre le dièdre, cyano, fil de pêche :

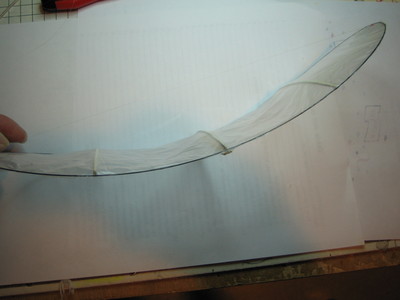

Le dièdre est réalisé, on fixe le fils de pêche aux extrémités à la cyano :

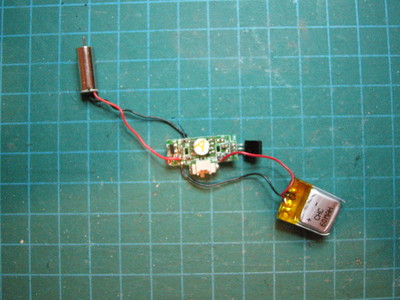

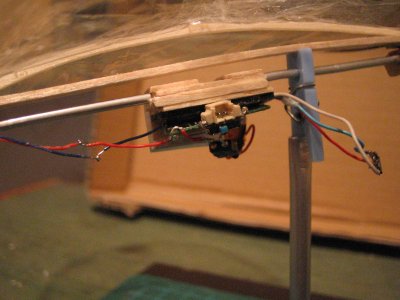

Voici l'emsemble moteur récépteur, ce n'est pas un PicooZ mais un clone dont le nom est ingnoré :

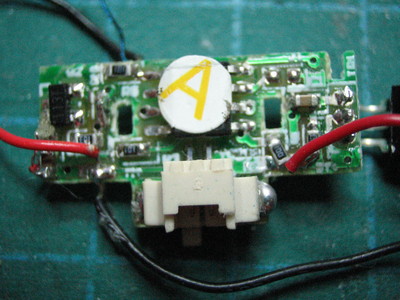

Détail du récépteur infrarouge :

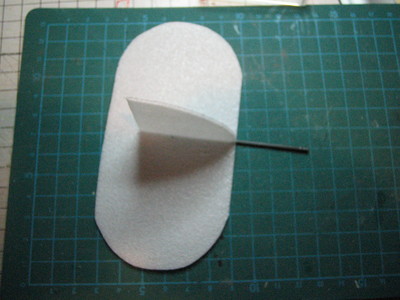

On fabrique l'empenage en polystyrène extrudé de 2mm et une tige en carbone de 1mm :

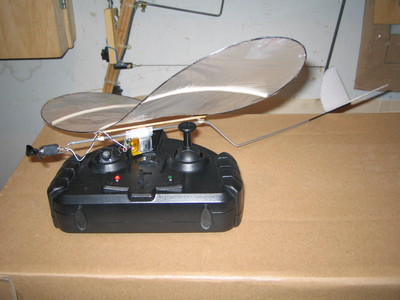

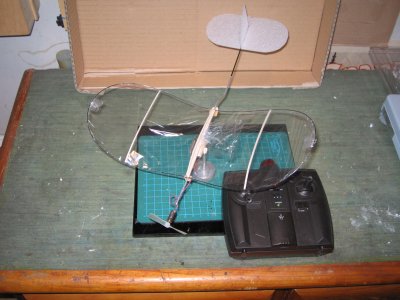

Voici l'avion terminé :

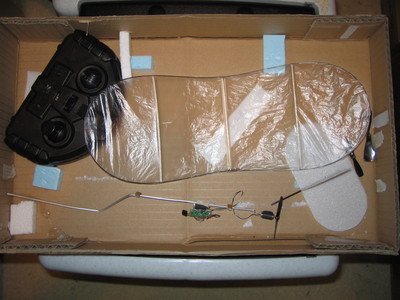

Il tient dans une boîte de chaussures :
